Assemblaggio

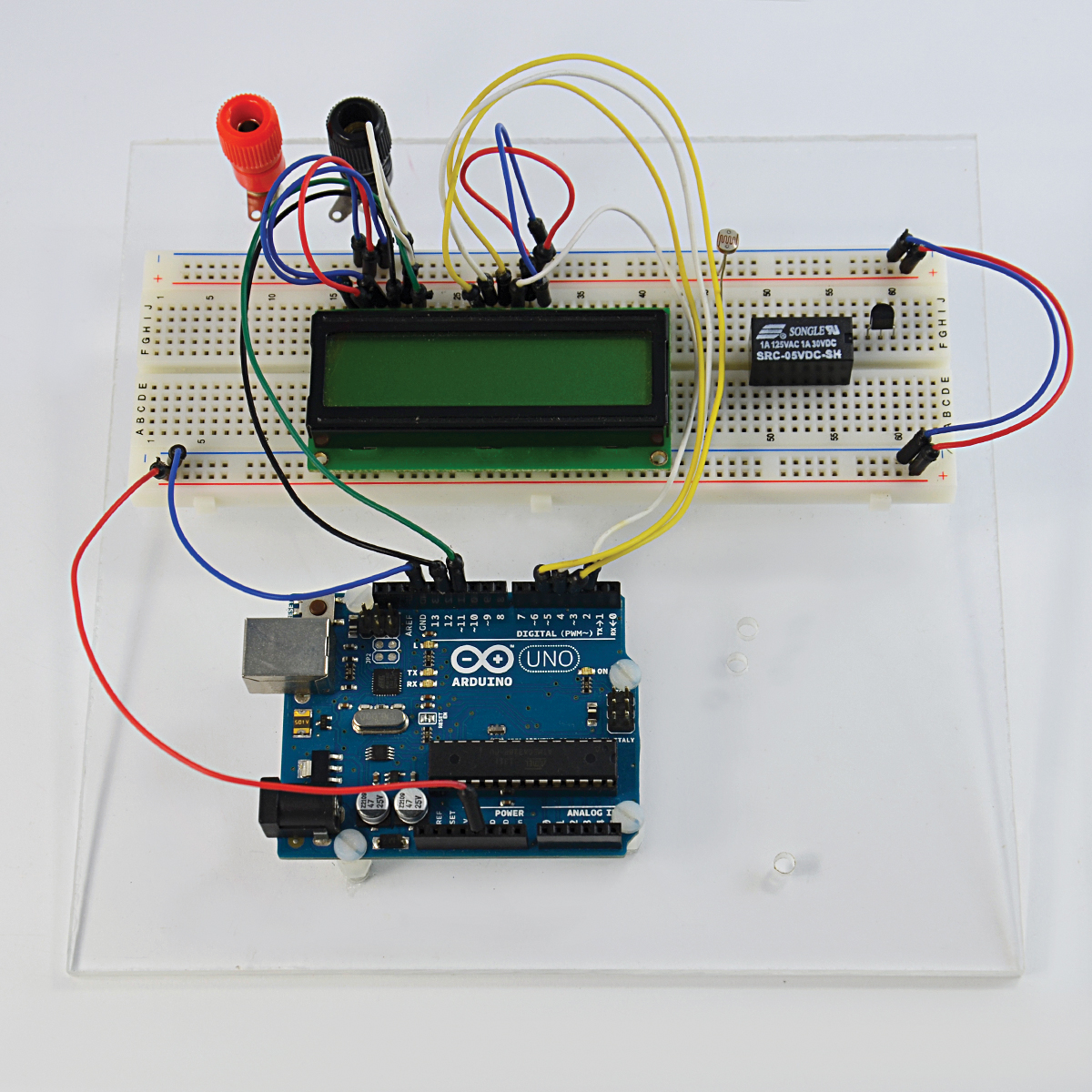

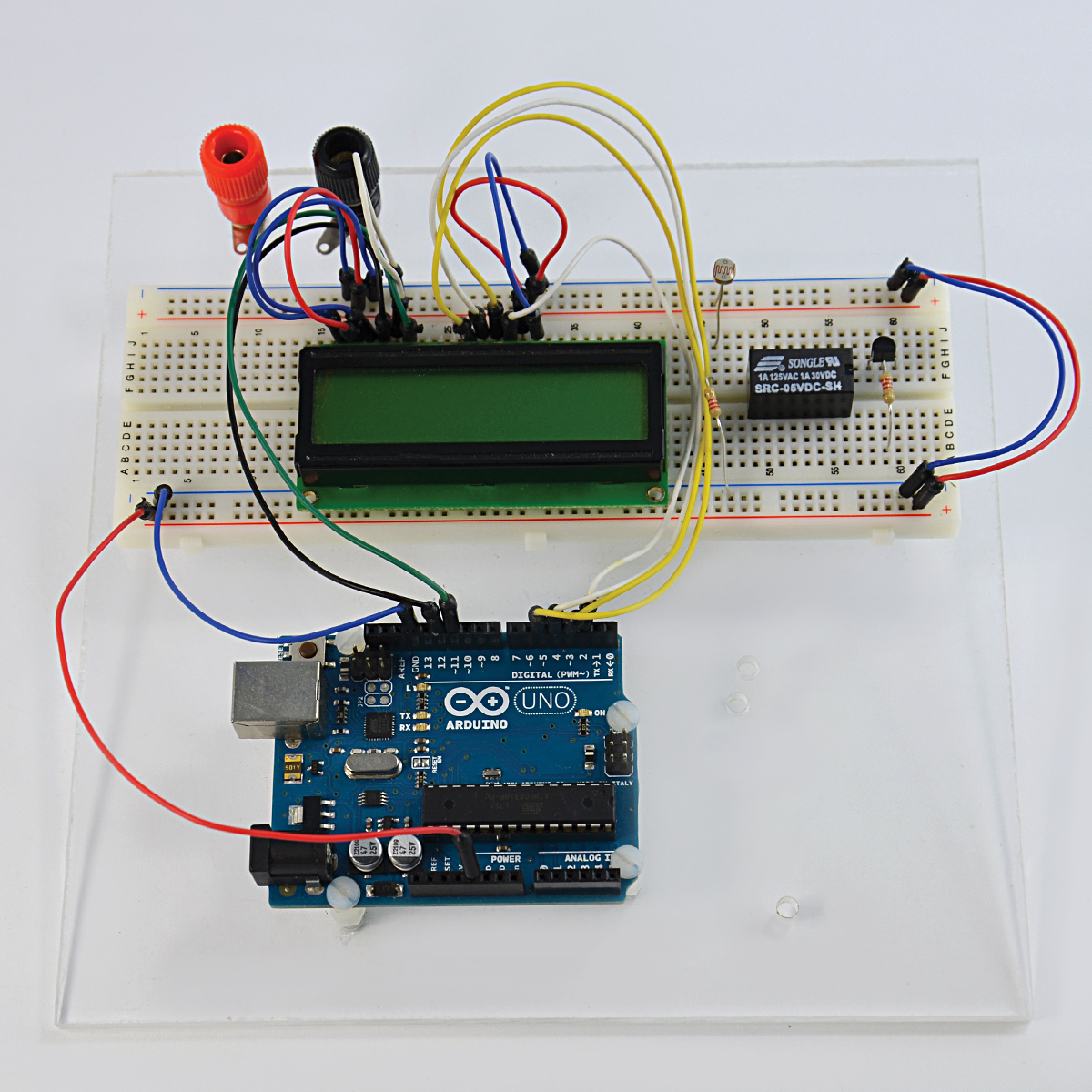

![](http://projects.ebmstore.it/images/display-ldr-relay/display_ldr_relay.png")
- Posizionare la fotoresistenza sulla breadboard collegando un pin a VCC
- Posizionare transistor e relè sulla breadboard come in figura
- Collegare una resistenza da 2.2K tra la fotoresistenza e GND
- Collegare una resistenza da 2.2K alla base (pin centrale) del transistor
- Collegare il collettore del transistor a GND
- Collegare l'emettitore del transistor ad un pin della bobina del relè
- Collegare l'altro pin della bobina a VCC
- Collegare il pin A0 alla fotoresistenza come in figura
- Collegare il pin 8 alla resistenza (a sua volta collegata al transistor)
- Collegare un dispositvo al relè
